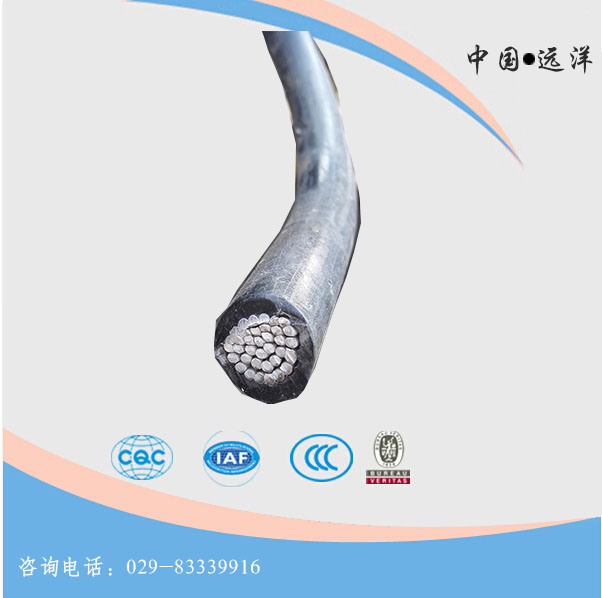

中卫架空绝缘线 架空绝缘线和电缆 JKLGYJ架空电缆

产品简介：

产品详情：悬挂架空电缆一般使用电缆钩将电缆悬挂在吊线上，并且电缆钩的程序应适宜电缆的直径，选项钩的程序请参见下表。电缆外径（�L）钩子程序（�l）最低12 12-18 19-24 25-32 25以上32 35 45 55 65电缆钩的选择 悬挂电缆挂钩时，距离应严整。挂钩之间的距离为500mm。立杆两侧的挂钩应与悬挂夹的中心距离250mm。挂钩须要夹在吊线上，并且托盘不得跌落。 悬挂式架空电缆座落悬挂线接头处，而不是由挂钩支撑，而是由单股皮线或挂绳支撑。 1.自承式架空电缆 1.在电线杆上架设自支撑架空电缆的方法 自支撑架空电缆不需要安装额外的悬挂电线和电缆钩，可以直接悬挂在杆路上，其下垂度比悬挂电缆稍大。 隐含预留孔的木杆和水泥杆成一直线，自支撑架空电缆用单孔弯曲夹板或三孔单槽夹板固定。与悬挂式架空电缆的差异在于夹板槽为向下，将自支撑架空电缆的钢绞线放在夹板下方的插槽中。三孔单槽夹板的另一个夹板应倒转并固定。 在角深大于10m的角杆上，自支撑架空电缆应装备与自承式钢绞线基准相同的增强钢绞线作为辅助连接。 当极路上的坡度时有发生变化且倾斜视角为俯角时，应将三孔单槽夹板倒置使用，并将自支撑架空电缆的钢绞线放在夹板上方的线槽中。 在从未预留孔的混凝土杆上安装自支撑架空电缆时，首先用箍将二线钢担固定在杆上，然后用螺栓将l型铁固定在二线钢担上，然后将其连接到l形铁安装l形支架钩和单眼弯曲夹板以拧紧螺母。 1.自支撑架空电缆的钢绞线端接方法与架空架空电缆相同。 电缆程式变换处和角杆等自支撑架空电缆须要端接或差错端接。有两种方法可以做到这一点。 （1）用电缆本身的钢绞线剥开电缆护套并将其端接在极上，但是剥除外部护套时请勿毁损电缆的护套。 （2）为了节约电缆，可以使用与自支撑架空电缆钢绞线相同的步骤与电缆钢绞线连接，然后再使用辅助钢绞线展开端接。告一段落。 3.矛盾与交叉 自支撑架空电缆应在分支处制成t形结，方法与架空架空电缆相同。 当交叉两条自支撑架空电缆时，应将主干（或大量对）电缆放在下面。当交叉高度小于40m时，应将其固定在交叉点。 当自支撑架空电缆与悬挂架空电缆交叉时，悬挂架空电缆应置于在下方，架空绝缘电线为70/10，交叉高度间隔小于40m，应交叉固定。 3.工频电场，架空线和电源线的磁场 3.1工频电场电压产生电场。架空线的工频电场强度与线的电压以及与居民的距离有关。根据HJ_t_24-1998“500kv超高压输电和电磁辐射环境影响评估技术规范”“改造项目”中，居住区的工频电场强度应合乎4kV/m的规格，电网建设项目仅通过了环境影响评价，全然合乎可以施工的规格。 电缆线埋在7至10米深的地下隧道中。架空的绝缘电线和电缆，加上隧道的钢筋混凝土和地面覆盖层，地面上的工频电场早就很小。架空绝缘电线的制造商取向于环境本底值，因此电缆线会产生磁场。架空线工频磁感应强度的尺寸与线路的电流，到居民的距离等有关。根据HJ_t_24-1998“500kv超高压电磁辐射的环境影响评估技术规范”传输和转换项目”住宅区工频磁感应强度施行0.1mt规格。 由于隧道加固构造的屏蔽以及电缆线与地面中卫架空绝缘线之间的距离较大，因此地面上的工频磁感应强度一般不超过0.003mt。电缆通道的增加，工频磁感应强度快速衰减，趋向环境本底值 架空线架设及电缆埋设方案 架空线须要竖起在特别的电线杆上，严禁将其架设在大树或脚手架等不安定的地方。 1.很小横截面的架空线：为了满足机器强度要求，在穿过高速公路的电力线范围内，铝线≥16mm2，铜线≥10mm2，绝缘铝线不小于35mm2，铜线不小于16mm2。 2.电缆连接器：在跨度内，每一层的架空线连接器不得超过该层电线的50％，并且电线只能使用一个连接器，并且在整个道路的同一跨度中都不容许使用连接器。 3.极距：*不大于35米，线距不得小于0.3米，上下横臂之间的高低压为1.2米，低压为0.6米。 4.杆子和掩埋：杆子应使用钢筋砼杆或木杆，直径不小于0.13米，埋入深度为杆子尺寸的十分之一加0.6米。 5.拉线：提议使用横截面不小于φ4*3的镀锌铁丝。拉线与电线杆之间的夹角应在30至45度之间，埋入深度应不小于1米。钢筋混凝土杆上的拉线应高。在距离地面2.5米的地方安装张力绝缘子。 6.室内布线：入口线应由越过墙壁的管道维护，与地面的距离应不少于2.5米。应采取防雨措施。应使用户外绝缘子开展固定。 中卫架空绝缘电线，架空绝缘电线和电缆，陕西远洋线缆有限公司。陕西远洋线缆有限公司提供的JKLGYJ架空线（）坐落西安市国际港务区华南城3街2第二栋建筑物。经济，我们正在尽力发展。目前，远洋线线在电力电缆中保有很高的信誉，并拥有很高的声名。中远电线电缆得到了整个网络业务联盟的认证，标记着我们的服务和管理程度达到了一个新的高度。远洋电线电缆全体职工愿与各界有识之士一同发展，共创美好未来。与此同时，我们公司（@）还是钢丝绞线的专业生产商钢芯铝绞线，国标钢芯铝绞线，欢迎来电咨询。
